SHTB は、耐遅れ破壊特性に優れた素材ならびに応力集中を緩和できるボルト形状・新ねじ形状の採用により、遅れ破壊特性を大幅に向上した画期的なボルトです。従来ボルト(S10T)の約1.5倍という超高耐力化を実現しました(国土交通大臣認定取得済み)。
なお厳格な使用条件が決められていますので必ず下記の特殊品使用環境確認書をご覧ください。
ダウンロードには、簡単なアンケートへのご記入が必要となっております。
ご協力お願いいたします。
特徴
- ＳＨＴＢは、耐遅れ破壊特性に優れた素材ならびに応力集中を緩和できるボルト形状、新ねじ形状の採用により、遅れ破壊特性を大幅に向上したボルトで、従来ボルト（Ｓ10Ｔ）の約1.5倍という超高耐力化を実現しました。
- 国土交通大臣の認定（認定番号：ＭＢＬＴ－0113）を取得しています。
- ＳＨＴＢを採用いただくことにより、ボルト継手のコンパクト化ならびにボルト締付け費用の低減、工期短縮等多くのメリットが得られます。
- 従来のトルシア形高力ボルトと同様の締付け施工性となります。

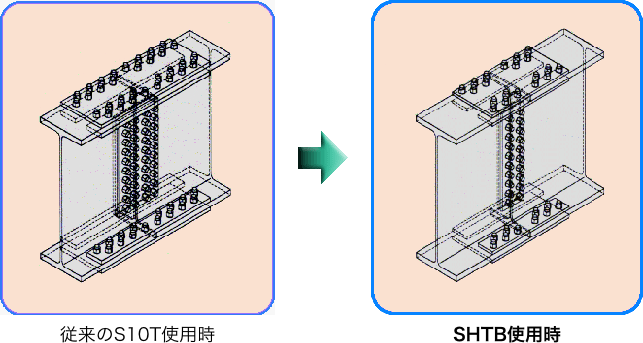

継手コンパクト化の概念図
規格
ボルトの長さ
ボルトの首下長さは、締付け長さ（締め付ける鋼材の総厚さ）に、下記の長さを加えてお選び下さい。
（注記）従来ＴＣボルトの「加える長さ」より5mm長くなります。
| ボルト種類 | 加える長さ（mm） |
|---|
| SHTB16 | 30 |
| SHTB20 | 35 |
| SHTB22 | 40 |
| SHTB24 | 45 |
ボルトの機械的性質
| 規格 | 耐力（N/mm²） | 引張強さ（N/mm²） | 伸び（％） | 絞り（％） | 硬さ（ＨＲＣ） |
|---|
| SHTB | 1,260以上 | 1,400～1,490 | 14以上 | 40以上 | 39～47 |
設計耐力
| ボルト種類 | 長期許容耐力(kN) | 短期許容耐力(kN) |
|---|
| １面せん断 | ２面せん断 | 引張 | １面せん断 | ２面せん断 | 引張 |
|---|
| SHTB16 | 46 | 92 | 92 | 69 | 138 | 139 |
| SHTB20 | 72 | 143 | 144 | 107 | 215 | 217 |
| SHTB22 | 87 | 173 | 175 | 130 | 260 | 262 |
| SHTB24 | 103 | 206 | 208 | 155 | 309 | 312 |
| ボルト種類 | 最大耐力(kN) |
|---|
| １面せん断 | ２面せん断 | 引張 |
|---|
| SHTB16 | 169 | 338 | 229 |
| SHTB20 | 264 | 528 | 359 |
| SHTB22 | 319 | 639 | 442 |
| SHTB24 | 380 | 760 | 516 |
設計ボルト張力
| ボルト種類 | 有効断面積(mm²) | 基準張力 | 引張長期許容応力度 | 設計ボルト張力(kN) | 標準ボルト張力(kN) |
|---|
| SHTB16 | 164 | 760（N/mm²） | 460（N/mm²） | 155 | 171 |
| SHTB20 | 256 | 242 | 266 |
| SHTB22 | 316 | 299 | 329 |
| SHTB24 | 369 | 349 | 384 |
材料強度の基準強度＝1260（N/mm²）
備考： 設計ボルト張力＝規定耐力×有効断面積×75％
標準ボルト張力＝設計値の10％増し（S10Ｔと同じ考え方）
導入張力
| ボルト種類 | 常温時（10℃～30℃）の導入張力平均値(kN) | 常温以外の導入張力平均値(kN) |
|---|
| SHTB16 | 161～193 | 155～203 |
| SHTB20 | 252～302 | 242～317 |
| SHTB22 | 311～373 | 299～391 |
| SHTB24 | 363～435 | 349～457 |
規格記号（国土交通大臣認定番号）
| 規格 | 備考 | 認定番号 |
|---|
| SHTB | 国土交通大臣一般認定 | ＭＢＬＴ－０１１３ |
施工
従来のトルシア形高力ボルトと同様の締付け施工性となります。

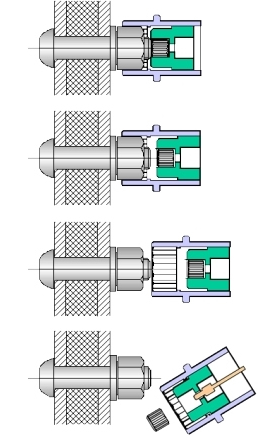

- インナースリーブをボルトつかみ部に完全に挿入してから、締付け機を軽く押しながらアウタースリーブをナットにはめます。
- 締付け機のスイッチを入れます。
アウタースリーブが回転し締付けが行われ、所定のトルクに達するとピンテールが切れます。
- ピンテールが切れたらスイッチを切り、同時に締付け機を手前に引き、アウタースリーブをはずします。
- チップレバーを引きインナースリーブのピンテールを放出します。
ご使用時の注意点
- SHTBをご使用の場合、日本鋼構造協会（JSSC）ﾃｸﾆｶﾙﾚﾎﾟｰﾄ（№129、2023年）「超高力ﾎﾞﾙﾄの遅れ破壊防止のための設計施工上の留意点」に記載の通り、錆促進剤の使用に関しては、塗布後の塗布面に降雨や降雪がかからないように養生すると共に、錆促進剤メーカーの適正な養生時間（塗布後の推奨放置時間）を確保した後、ボルト施工することを推奨します。また、飛来塩分の極端に多い地区では、建方中の曝露を考慮して、AR-SHTB の使用を検討して下さい。
- SHTBは、屋内環境でご使用下さい。また、屋内であっても温泉施設、温水プール等の腐食環境下では使用しないで下さい。（遅れ破壊防止のため） 使用環境についてご不明な場合は、弊社へご相談ください。
- 本製品をご採用の場合は使用環境確認書の提出が必要です。
- 屋外での使用をお考えの場合は12Ｇ ＳＨＴＢ（12Ｇ溶融亜鉛めっき超高力六角ボルト）がありますので別途ご相談ください。
- SHTBの導入張力は通常の高力ボルトに比べ高いため、対応した締付け機をご使用下さい。
- 締付けの際には、ボルト頭部のマークをご確認下さい。
SHTB対応締付け機一覧表
| ボルトの種類 | 1次締トルク | 1次締め用機種リスト |
|---|
| 建方1番 |
|---|
| CKS500 | GKS501 | KS4001BT | GKSC251 | GCS501T |
| GKS502 | KS4002BT | GKSC252 | GCS502T |
| SHTB16 | 約200Nm | 〇 | 〇 | | 〇 | |
| SHTB20 | 約300Nm | 〇 | 〇 | 〇 | 〇 | 〇 |
| SHTB22 | 約300Nm | 〇 | 〇 | 〇 | 〇 | 〇 |
| SHTB24 | 約400Nm | 〇 | 〇 | 〇 | | 〇 |
| ボルトの種類 | 本締め用機種リスト |
|---|
| シャーレンチ |
|---|
| CSM200 | CSM220 | GM201AT | GM221AT | GH241AT | V301T | GMC221T | GHC241T | US221T | USS221T | GUS241 |
| GM201AT | GM221AT | GH242AT | V302T | GMC222T | GHC242T | US222T | USS222T | GUS242 |
| SHTB16 | 〇 | 〇 | 〇 | 〇 | | | 〇 | | 〇 | 〇 | |
| SHTB20 | | 〇 | | 〇 | 〇 | | 〇 | 〇 | | | |
| SHTB22 | | | | | 〇 | 〇 | | 〇 | | | 〇 |
| SHTB24 | | | | | 〇 | 〇 | | 〇 | | | 〇 |
